Sujungimo rankovių apsauga

„Lingkai“ kokybiškas sujungimo įvorių apsauginis įtaisas turi apsaugines įžeminimo vielos sujungimo įvores ir ACSR sujungimo apsaugines įvores ir yra skirtas apsaugoti ACSR laidininko suspaudimo movų jungtis atliekant linijų stygų operacijas ir saugiai pereiti per sujungimo blokus. Dangtelių jungtys susideda iš dviejų korpusų dalių, pagamintų iš cinkuoto plieno. Abu galai sumontuoti su guminėmis dalimis, kurios apsaugo vidurinio tarpatramio jungtį pereinant per styginių skriemulius.

Siųsti užklausą

Prekės aprašymas

„Lingkai“ aukštos kokybės „Splicing Sleeves Protector“ yra patvarus ir ekonomiškas sprendimas, užtikrinantis patikimą ACSR sandūrų apsaugą perdavimo ir paskirstymo srityse. Splicing Sleeves Protector pagaminta iš aukštos kokybės medžiagų.

Mūsų sujungimo rankovių apsauga sukurta užtikrinti optimalias ACSR laidininkų jungtis ir apsaugoti juos nuo aplinkos veiksnių.

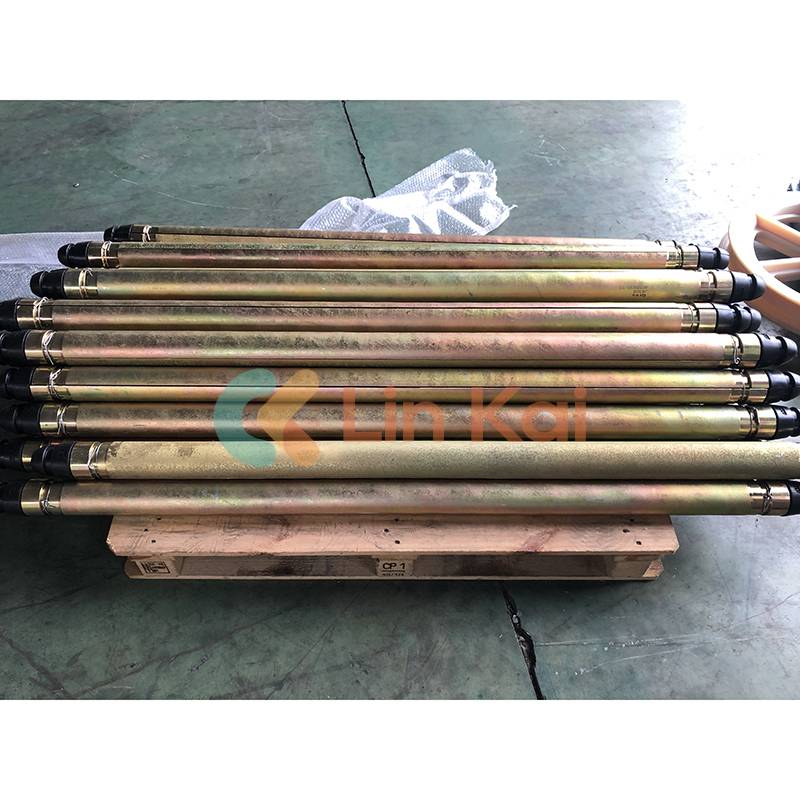

Dangtelių jungtys susideda iš dviejų korpusų dalių, pagamintų iš cinkuoto plieno. Abu galai sumontuoti su guminėmis dalimis, kurios apsaugo vidurinio tarpatramio jungtį pereinant per styginių skriemulius.

Splicing Sleeves Protector (standikliai) naudojami apsaugoti laidininko jungtį atliekant viršutinių laidų sujungimo operacijas.

Pagrindinės įžeminimo vielos sujungimo rankovių apsaugos specifikacijos

Prekės numeris	Modelis	Pagrindinis matmuo (mm)				Taikomas įžeminimo laidas

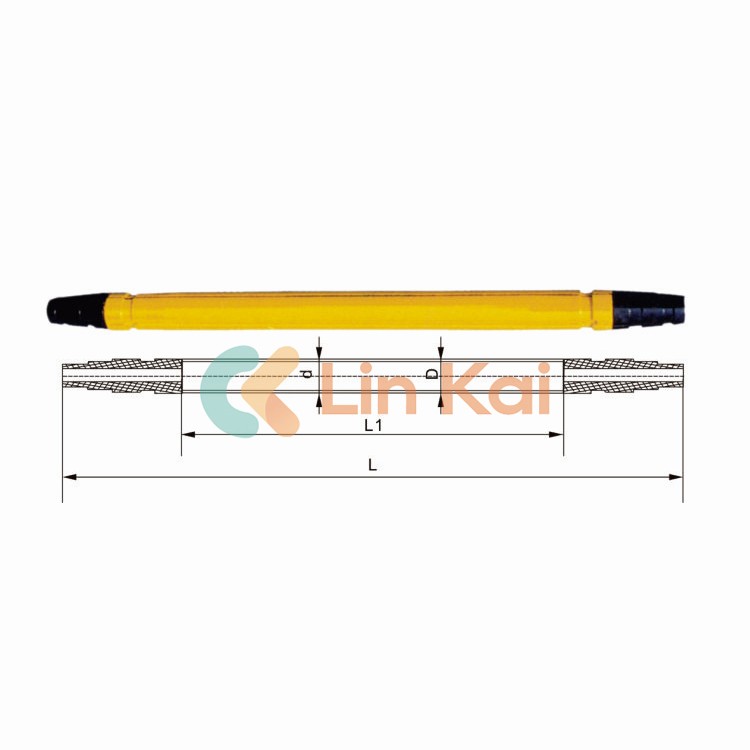

Prekės numeris	Modelis	D	L	d	L1	Taikomas įžeminimo laidas
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

Pastaba Reikalavimas dėl skirtingų dydžių turi būti nurodytas sutartyje.

Šis ACSR sujungimo rankovių apsauginis įtaisas yra taikomas užspaudžiamam vamzdžiui, kuris atitinka DL/T758-2001 sujungimo jungiamųjų detalių standartą, kuriame naudojamas hidraulinis sujungimas. Jei užspaudžiamo vamzdžio dydis skiriasi nuo standartinio, sujungimo rankovių matmenys turi būti nurodyti sutartyje.

Pagrindinės specifikacijos

Prekės numeris	Modelis	Pagrindinis matmuo (mm)				Taikomas laidininkas (maks.)
Prekės numeris	Modelis	D	L	d	L1	Taikomas laidininkas (maks.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
