OPGW ZB Anti Twist bėgimo lenta

OPGW ZB Anti Twist bėgimo lenta, pagaminta Kinijoje LIngkai ir yra specializuotas įrenginys, naudojamas elektros perdavimo sistemose, skirtas palaikyti ir nukreipti optinį įžeminimo laidą, kuris taip pat veikia kaip ryšio grandinė. Jis sukurtas taip, kad sumažintų sukimąsi ir svyravimus, kurie gali atsirasti OPGW normaliai veikiant.

Siųsti užklausą

Prekės aprašymas

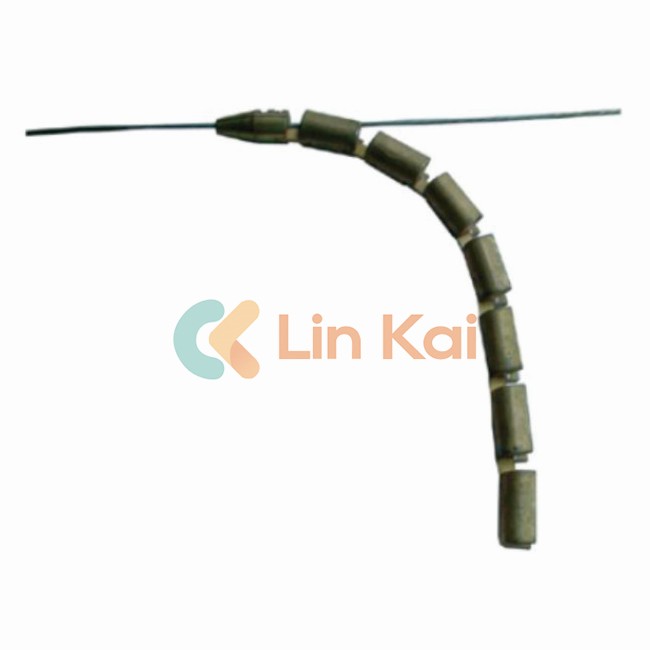

Lingkai patvari OPGW ZB Anti Twist Running Board, pavadinta OPGW Head Running Board, naudojama OPGW kabeliui traukti ant oro perdavimo linijos. OPGW ZB Anti Twist bėgimo lenta sudaryta iš dviejų plieninių atsvarų dalių, kad būtų išvengta OPGW kabelio susisukimo atliekant styginių operacijas. Jis naudojamas šviesolaidinių kabelių styginiams. Su šiuo įrankiu kabelis nesisuktų spirale. Jis montuojamas tiesiai ant OPGW kabelio galvutės, 2 metrų atstumas tarp 2 įrenginių. Šie styginių įrankiai OPGW galvučių plokštės yra naudojamos šviesolaidinio kabelio styginiams; jie specialiai suprojektuoti sujungti traukimo lyną su šviesolaidiniu kabeliu. Su šiuo įrankiu kabelis nesisuktų spirale.

OPGW ZB Anti Twist bėgimo lenta (prietaisas su svoriu)

Prekės Nr.	Modelis	Nominali apkrova (KN)	Sukimo momento jėga, apsauganti nuo sukimosi (N.m)	OPGW dydžio diapazonas (mm)	Bendras svoris (kg)
20118	ZB1	20	32	11-16	2 x 12,5

OPGW ZB Anti-Twist bėgimo plokštės ir įžeminimo laido tinklinių lizdų jungčių parametrai

Vienos galvos prekės Nr.	Dvi galvutė Prekės Nr.	Modelis	Kabelio skersmuo (mm)	Apkrova (KN)
Su apsauga	su apsauga	Modelis	Kabelio skersmuo (mm)	Rated	Pertrauka
17141	17141S	SLE(-S)-1	F 7-11	10	30
17142	17142S	SRV(-S)-1,5	F 11-15	15	45
17143	17143S	SLE(-S)-2	F 15-18	20	60
17144	17144S	SRV(-S)-2.5	F 18-22	25	75

Tinklinės OPGW ZB Anti Twist Running Board ir įžeminimo laidų lizdų jungtys naudojamos OPGW arba GSW sugriebti atliekant linijų sujungimo operacijas. Tinklinės movos jungtys pagamintos iš itin tvirtos cinkuotos plieninės vielos, pintos labai minkštais būdais, presuojamos apsaugine aliuminio mova ir varine mova. Mova gali apsaugoti laidininką ir neleisti OPGW galvutei pažeisti tinklinio lizdo jungčių.
