Kaip nailoninio rato kabelio įžeminimo volas gali padaryti požeminio kabelio montavimą saugesnį ir efektyvesnį

Straipsnio santrauka:Požeminio kabelio montavimui reikia daugiau nei kvalifikuotų technikų ir aukštos kokybės kabelių. Tinkama atraminė įranga gali turėti didelės įtakos traukimo efektyvumui, kabelių apsaugai ir montavimo saugai. ANailono rato kabelio įžeminimo volassuteikia sklandų, kontroliuojamą kelią požeminiams maitinimo kabeliams, ypač kai kabelius reikia eiti tiesiomis atkarpomis, vingiais ir tranšėjos kampais. Šie ritinėliai, skirti kabeliui nukreipti ir palaikyti, padeda sumažinti trintį, apsaugo nuo kabelio nesutapimo ir apsaugo kabelių paviršius montavimo metu. Šiame vadove paaiškinama, kaip veikia nailoninių ratų kabelių įžeminimo volai, kaip pasirinkti tinkamą modelį ir kodėl jie yra svarbi profesionalaus požeminio kabelio montavimo dalis.

Turinys

• Kodėl požeminio kabelio montavimui reikia įžeminimo volų?
• Kas yra nailoninio rato kabelio įžeminimo volas?
• Kokios yra pagrindinės nailoninių ratų kabelių įžeminimo ritinėlių savybės?
• Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?
• Kur naudojami nailoninio rato kabelio įžeminimo volai?
• Kaip pasirinkti tinkamą kabelio įžeminimo volą?
• Kaip šie ritinėliai pagerina kabelių montavimą?
• Kaip galite prižiūrėti kabelių įžeminimo volus?
• Dažnai užduodami klausimai
• Išvada

Kodėl požeminio kabelio montavimui reikia įžeminimo volų?

Požeminiai maitinimo kabeliai gali būti sunkūs, lankstūs ir sunkiai valdomi montuojant. Kai kabelis traukiamas tiesiai per žemės arba tranšėjos paviršių, trintis ir nekontroliuojamas kontaktas gali padidinti pasipriešinimą traukimui ir sukelti nereikalingą įtempimą kabelio apvalkalui.

Štai čia aNailono rato kabelio įžeminimo volastampa vertinga. Užuot leisdamas kabeliui vilktis tiesiai per betoną, gruntą, žvyrą ar kitus paviršius, volas užtikrina kontroliuojamą riedėjimo kelią. Posūkiuose ir keičiant kryptį tinkamai išdėstyti volai taip pat padeda išlaikyti numatytą kabelio trasą.

Profesionalus kabelių montavimas gali būti naudingas ritinėliais, nes jie padeda:

• Nukreipkite kabelius pagal suplanuotą montavimo maršrutą.
• Sumažinkite tiesioginį kabelio ir žemės paviršiaus kontaktą.
• Sumažinkite trintį traukiant trosą.
• Sumažinkite tikimybę, kad kabelis paslys arba pasislinks už tranšėjos tako.
• Atraminiai kabeliai tiesiose atkarpose ir kampuose.
• Pagerinkite bendrą įrengimo nuoseklumą ir darbo vietos saugą.

LingkaiGaminio informacijoje konkrečiai aprašomi nailoniniai ratų trosų įžeminimo ritinėliai kaip įranga, skirta kabeliams nukreipti ir palaikyti, ypač posūkiuose, kur svarbus kabelio stabilumas.

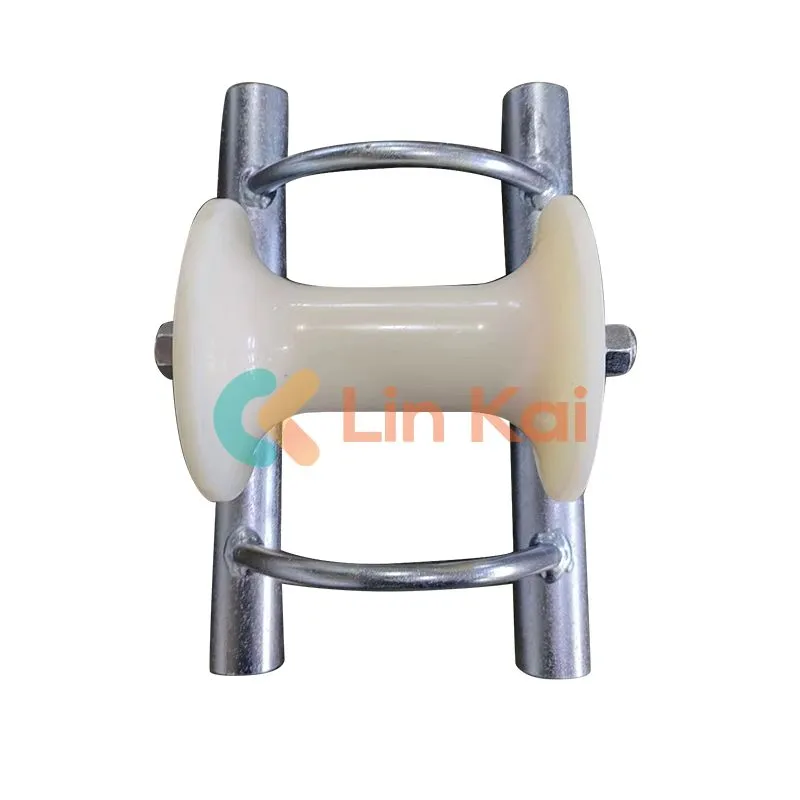

Kas yra nailoninio rato kabelio įžeminimo volas?

Nailono rato kabelio įžeminimo volas yra kabelių montavimo įrankis, skirtas palaikyti ir nukreipti požeminius kabelius, kai jie traukiami į vietą. Paprastai jis susideda iš atraminio rėmo, ritinėlio arba skriemulio, veleno ir guolių mazgo.

Nailono ratas yra ypač naudingas, nes jis užtikrina lygų kabelio kontaktinį paviršių. Traukiant trosą, ratas sukasi, kai kabelis juda, o tai padeda kabeliui važiuoti montavimo keliu, o ne nuolat slysti į žemę.

Priklausomai nuo montavimo konfigūracijos, gali būti naudojamos skirtingos konstrukcijos volai. Tiesios linijos volai tinka santykinai tiesioginėms kabelių trasoms, o kampiniai volai skirti kabelių montavimui tranšėjos kampuose.

Pagal „Lingkai“ gaminio specifikacijas, kabelių įžeminimo volų asortimentą sudaro tiesios linijos ir kampiniai ritinėliai, kurių modeliai skirti kabeliams iki maždaug Ø200 mm. Volai montuojami ant guolių, o rėmai pagaminti iš cinkuoto plieno.

Kokios yra pagrindinės nailoninių ratų kabelių įžeminimo ritinėlių savybės?

1. Lygus nailoninis kontaktinis paviršius

Nailono ratas sukuria riedėjimo kontaktinį paviršių tarp kabelio ir montavimo įrangos. Tai padeda nukreipti kabelį ir sumažina nereikalingą tempimą per nelygius paviršius.

2. Ant guolio montuojami volai

Guoliai leidžia skriemuliams suktis, kai kabelis juda. Ši konstrukcija palaiko sklandesnį kabelio judėjimą ir gali padėti sumažinti pasipriešinimą montavimo metu.

3. Cinkuoto plieno rėmas

Cinkuotas plieninis rėmas yra praktiškas konstrukcinis sprendimas sudėtingoms montavimo aplinkoms. Kabeliai dažnai montuojami lauke, tranšėjų viduje arba statybvietėse, kur įranga gali susidurti su drėgme, dulkėmis ir mechaniniu būdu.

4. Kelios konfigūracijos

Skirtingiems kabelių skersmenims ir montavimo maršrutams reikalingi skirtingi ritinėlių matmenys. Galimos konfigūracijos apima modelius su nailoniniais arba aliuminio ritinėliais ir skirtingomis rėmo konstrukcijomis.

5. Didelio skersmens požeminių kabelių palaikymas

Lingkai patikslina, kad jos nailoniniai ratų kabelio įžeminimo volai gali būti naudojami požeminiam maitinimo kabeliui įrengti iki Ø200 mm, nors reikia pasirinkti tinkamą modelį pagal faktinį kabelio skersmenį ir montavimo sąlygas.

Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?

Kabelio ritinėlio pasirinkimas tik pagal išvaizdą gali lemti netinkamą montavimo sąranką. Profesionalūs pirkėjai turėtų įvertinti kabelio skersmenį, darbinę apkrovą, rėmo konstrukciją, rato medžiagą, ritinėlių konfigūraciją ir vietos sąlygas.

Šie pavyzdžiai yra pagrįsti „Lingkai“ tiesių linijų kabelių ritinėlių asortimento specifikacijomis:

Šios specifikacijos parodo, kodėl modelio pasirinkimas yra svarbus. Volelis, skirtas mažesniam kabeliui, neturėtų būti automatiškai naudojamas didesniam ar sunkesniam kabeliui. Pirkėjai turėtų suderinti ritinėlio vardinę darbinę apkrovą ir kabelio skersmens diapazoną su faktiniais projekto reikalavimais.

Kur naudojami nailoninio rato kabelio įžeminimo volai?

Nailono ratų kabelio įžeminimo ritinėliai pirmiausia yra susiję su požeminio maitinimo kabelio įrengimu. Jie gali būti išdėstyti išilgai kabelių trasų, kad būtų užtikrinta nuolatinė atrama, kai kabelis traukiamas iš ritės į galutinę padėtį.

Įprastos programos apima:

• Požeminio maitinimo kabelio montavimas:Atraminiai kabeliai, kai jie traukiami per tranšėją.
• Komunalinės infrastruktūros projektai:Padėti montuotojų komandoms valdyti kabelius suplanuotomis požeminėmis trasomis.
• Pramoniniai elektros projektai:Sunkių kabelių palaikymas gamyklos ir įrenginio statybos metu.
• Tranšėjos kampo įrengimas:Kampinių ritinėlių naudojimas kabeliams nukreipti aplink krypties pokyčius.
• Didelio skersmens kabelių projektai:Tinkamų ritinėlių modelių pasirinkimas kabeliams, kurių skersmuo artėja prie Ø200 mm.

Kampiniams įrengimams Lingkai pateikia specialius kabelių kampinių ritinėlių modelius, kurių darbinė apkrova svyruoja nuo 8 kN iki 10 kN, o kabelių dydžiai nuo ≤Ø80 mm iki ≤Ø150 mm.

Kaip pasirinkti tinkamą kabelio įžeminimo volą?

Praktinis atrankos procesas turėtų prasidėti nuo kabelio, o ne nuo ritinėlio. Prieš perkant montuotojų komandos turėtų surinkti pagrindinius projekto parametrus ir palyginti juos su gamintojo specifikacijomis.

1 veiksmas: patvirtinkite laido skersmenį

Išmatuokite arba patvirtinkite išorinį kabelio skersmenį. Tai vienas iš svarbiausių parametrų, nes volas turi užtikrinti tinkamą atramą, nevaržydamas troso judėjimo.

2 veiksmas: patikrinkite kabelio svorį ir traukimo sąlygas

Sunkūs kabeliai traukiant gali sukelti didelę mechaninę apkrovą. Pasirinktas volas turi turėti pakankamą darbinę apkrovą montavimo sąlygoms.

3 veiksmas: nustatykite tiesias ir kampines dalis

Tiesi kabelio trasa ir aštrus tranšėjos kampas nebūtinai reikalauja tos pačios volo konfigūracijos. Tiesioms atkarpoms naudokite tiesios linijos volus ir tinkamus kampinius volelius, kai kabelis keičia kryptį.

4 veiksmas: apsvarstykite diegimo aplinką

Lauko projektai, statybvietės ir požeminės tranšėjos gali paveikti įrangą nešvarumai ir drėgmei. Tvirta rėmo konstrukcija ir tinkamas guolių išdėstymas gali užtikrinti patikimą veikimą.

5 veiksmas: palyginkite visus projekto reikalavimus

Dideliems projektams pirkėjai turėtų atsižvelgti į reikalingų ritinėlių skaičių, kabelio trasos ilgį, tarpus, kampų kiekį, transportavimo reikalavimus ir montavimo grafiką, o ne vertinti tik vieneto kainą.

Kaip šie ritinėliai pagerina kabelių montavimą?

Nailono rato kabelio įžeminimo volelio vertė neapsiriboja vien kabelio palaikymu. Tinkamai išdėstyti ritinėliai gali prisidėti prie labiau kontroliuojamo montavimo proceso.

Praktiniu požiūriu tikslas yra sukurti valdomą kabelio kelią nuo ritės iki galutinės montavimo vietos. Teisingas ritinėlių išdėstymas gali padaryti traukimo operaciją labiau nuspėjamas ir lengviau valdomas montuotojams.

Kaip galite prižiūrėti kabelių įžeminimo volus?

Nors kabelių ritinėliai yra gana paprasti mechaniniai įrankiai, įprastinė patikra gali padėti išlaikyti jų našumą atliekant pakartotinius projektus.

• Prieš kiekvieną pagrindinį montavimą patikrinkite nailoninius ratus.
• Patikrinkite, ar guoliuose nėra neįprasto pasipriešinimo ar neįprasto triukšmo.
• Patikrinkite, ar rėmas nėra deformuotas ar nepažeistas.
• Pašalinkite nešvarumus, purvą ir šiukšles nuo judančių komponentų.
• Prieš pradėdami traukti trosą, patikrinkite, ar volas laisvai sukasi.
• Neviršykite nurodytos darbinės apkrovos.
• Prieš grąžindami volą eksploatuoti, pakeiskite pažeistas dalis.

Techninės priežiūros reikalavimai gali skirtis priklausomai nuo veikimo dažnio, vietos sąlygų, kabelio svorio ir tvarkymo praktikos. Elementarus patikrinimas prieš naudojimą yra ypač svarbus prieš ilgą kabelio traukimo operaciją.

Dažnai užduodami klausimai apie nailoninius ratų kabelio įžeminimo volus

1. Kam naudojamas nailoninio rato kabelio įžeminimo volas?

Jis naudojamas požeminiams kabeliams nukreipti ir palaikyti montavimo metu. Volelis užtikrina kontroliuojamą riedėjimo kelią, kuris padeda sumažinti tiesioginį kabelio ir žemės kontaktą ir palaiko kabelio išlygiavimą.

2. Kokio skersmens kabelio gali tilpti Lingkų ritinėliai?

„Lingkai“ paskelbtose specifikacijose nurodoma, kad jos nailoninių ratų kabelių įžeminimo ritinėlių asortimentas gali būti naudojamas požeminiams maitinimo kabeliams iki maždaug Ø200 mm. Tinkamas modelis turi būti parinktas pagal kabelio skersmenį ir projekto reikalavimus.

3. Ar nailoniniai volai tinka sunkiems požeminiams kabeliams?

Jie gali būti tinkami, kai pasirinktas modelis turi tinkamą darbinę apkrovą ir kabelio talpą. Kai kurių išvardytų tiesių modelių darbinė apkrova yra 10 kN, tačiau pirkėjai prieš pasirinkdami visada turėtų patikrinti faktines projekto apkrovos sąlygas.

4. Kuo skiriasi tiesių ir kampinių trosų ritinėliai?

Tiesios linijos volai pirmiausia skirti santykinai tiesioginėms kabelių trasoms, o kampiniai volai skirti palaikyti ir nukreipti kabelius aplink tranšėjos kampus arba krypties pokyčius.

5. Kodėl trosų ritiniuose naudojami guoliai?

Guoliai leidžia ritiniui arba skriemukui suktis, kai kabelis juda. Tai palaiko sklandesnį kabelio judėjimą ir padeda sumažinti pasipriešinimą traukiant.

6. Kokia medžiaga naudojama ritininiam rėmui?

Lingkai teigia, kad jos trosų ritinėlių rėmai pagaminti iš cinkuoto plieno. Skirtinguose modeliuose gali būti naudojamos skirtingos rėmo konstrukcijos, įskaitant aliuminio rėmą, plieno plokštės pagrindą ir plieninių vamzdžių rėmo konstrukcijas.

Išvada

Patikimas požeminio kabelio įrengimo procesas priklauso nuo kabelio judėjimo valdymo nuo traukimo operacijos pradžios iki galutinio išdėstymo. Tinkamai parinktasNailono rato kabelio įžeminimo volasgali suteikti gaires, atramą ir riedėjimo kontaktą, reikalingą, kad kabelių montavimas būtų valdomas ir efektyvesnis.

Profesionaliems pirkėjams svarbiausi aspektai yra kabelio skersmuo, darbinė apkrova, ritinėlių konfigūracija, montavimo maršrutas, kampų reikalavimai, rėmo konstrukcija ir bendros projekto sąlygos. Su modeliais, skirtais skirtingiems kabelių dydžiams ir montavimo konfigūracijoms, „Lingkai“ pateikia praktiškus sprendimus požeminių kabelių įrengimo projektams. Jei ieškote kabelių ritinėlių komunalinių paslaugų, pramonės, infrastruktūros ar elektros instaliacijos projektui, išbandykite nailoninių ratų kabelių įžeminimo ritinėlių asortimentą irsusisiekite su mumismodelio pasirinkimas, techninės specifikacijos ir tinkama jūsų projekto kaina.
