Kabelių klojimo volelis

Kabelių tiesimo ritinėliai (taip pat žinomi kaip kabelių kreipiamieji ritinėliai arba nailoninių ratų kabelių įžeminimo ritinėliai), kuriuos gamina Ningbo Lingkai, Kinija, yra svarbi kabelių montavimo sistemos įranga. Kabelių klojimo ritinėliai gali žymiai sumažinti kabelio įtempimą lenkimo arba posūkio srityje ir apsaugoti kabelio mazgą nuo pažeidimų. Šie kabelių klojimo volai yra pagaminti iš patvarių medžiagų ir gali prisitaikyti prie įvairios aplinkos, įskaitant vidaus ir lauko, aukštą ir žemą temperatūrą bei atšiaurias eksploatavimo sąlygas, užtikrinant kabelių klojimo patikimumą ir stabilumą.

Siųsti užklausą

Prekės aprašymas

Kabelių klojimo volas, pagamintas Kinijoje „Ningbo Lingkai Manufacture“, taip pat žinomas kaip kabelio kreipiamasis volas arba nailono rato kabelio įžeminimo volas, yra esminis kabelių montavimo sistemose naudojamas įrenginys, atliekantis įvairias svarbias funkcijas. Šios funkcijos išsamiai aprašytos toliau:

1. Sumažinkite kabelio įtempimą: Viena iš pagrindinių kabelių klojimo volo funkcijų yra sumažinti kabelio įtempimą tose vietose, kur kabelio trasoje yra posūkių ar krypties pasikeitimų. Tinkamai palaikius, kabelių klojimo volelis gali padėti sumažinti kabelių komponentų apkrovą ir išvengti jų sugadinimo dėl per didelio įtempimo.

2. Apsaugokite nuo kabelio nusidėvėjimo: Kabelių klojimo volelis yra suprojektuotas su lygiais paviršiais, kurie padeda sumažinti trintį tarp troso ir ritinėlio, užkerta kelią paviršiaus nusidėvėjimui ir prailgina kabelio tarnavimo laiką.

3. Laikydami kabelius tam tikra kryptimi ir neleisdami jiems susipainioti ar iš vietos, išlaikyti kabelių tiesimo volas padeda išlaikyti orientaciją ir bendrą kabelių sistemos struktūrą, užtikrinti jos stabilumą ir patikimumą.

4. Pritaikymas įvairioms aplinkoms: Kabelių tiesimo ritinėliai paprastai gaminami naudojant patvarias medžiagas, kurios leidžia jiems patikimai veikti įvairiose aplinkose. Ši aplinka gali apimti patalpų arba lauko nustatymus, aukštą arba žemą temperatūrą ir kitą atšiaurią darbo aplinką.

Straight Line Kabelio volelis požeminiam kabeliui tiesti

Prekės Nr.	Modelis	Darbinė apkrova (KN)	Kabelio skersmuo (mm)	Kabelio ritinėlio konstrukcija	Svoris (kg)
21171	SHL1	10	Φ150	Liejimo aliuminio rėmo aliuminio volelis	5.4
21172	SHL1N	10	Φ150	Liejimo aliuminio rėmo nailono volelis	3.6
21181	SHL1B	10	Φ160	Plieninės plokštės pagrindo aliuminio volelis	5.5
21182	SHL1BN	10	Φ150	Plieninės plokštės pagrindo nailono volelis	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Plieninių vamzdžių rėmo aliuminio volelis	5.1
21192	SHL1GN	10	Φ150	Plieninių vamzdžių rėmo nailono volelis	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Plieninių vamzdžių ilgų kojų aliuminio volelis	9.4
21202	SHLG1N	10	Φ150	Plieninių vamzdžių ilgų kojų nailono volelis	7.8

Pastaba: Voleliai naudojami įvairiems požeminiams maitinimo kabeliams iki Ø200 mm skersmens montuoti, pasirinkite tinkamą ritinėlį pagal savo laido dydį.

Visi skriemuliai sumontuoti ant guolių. Rėmas pagamintas iš cinkuoto plieno.

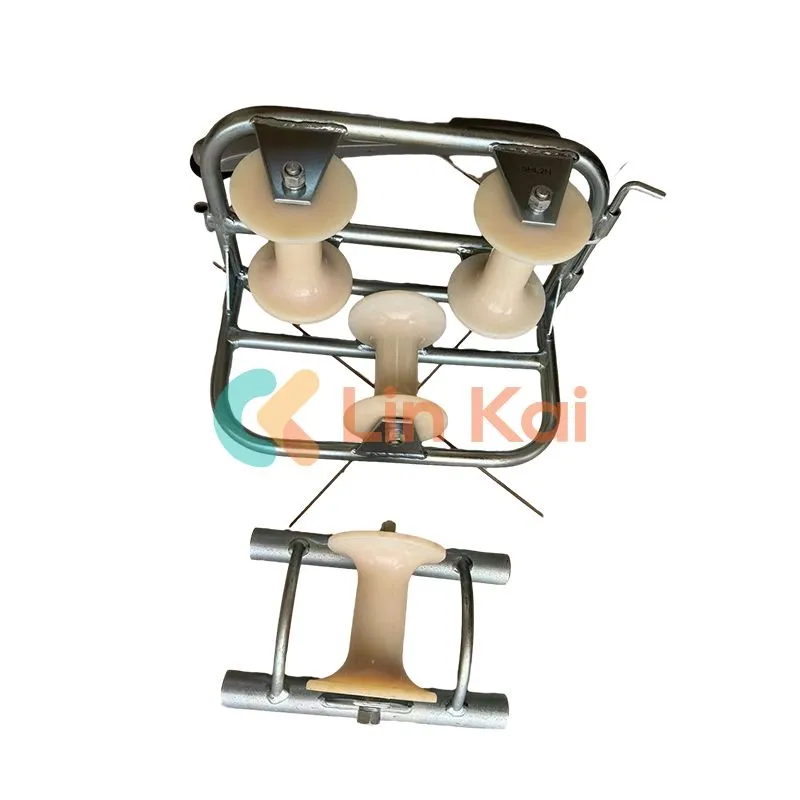

Kabelių kampiniai ritinėliai

Prekės Nr.	Modelis	Darbinė apkrova (KN)	Kabelių dydis (mm)	Svoris (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
